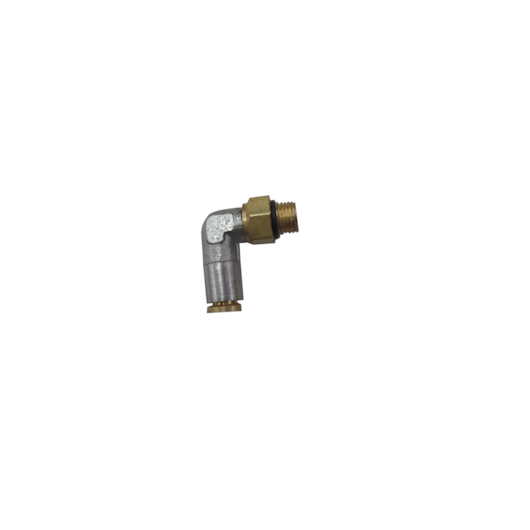

CONEXAO COTOVELO 06MMX3/8 LRMG63NF

SKU:LRMG53NF|

Produto Indisponível

Preencha os campos para ser avisado assim que o produto voltar ao estoque!

Escolha o Estado

Lojas Disponíveis

  • Loja Física

    Rua Mario Junqueira da Silva, 1580

    Horário de atendimento: Seg a Sex 8h às 8h

  • Loja Física

    Rua Mario Junqueira da Silva, 1580

    Horário de atendimento: Seg a Sex 8h às 8h

  • Loja Física

    Rua Mario Junqueira da Silva, 1580

    Horário de atendimento: Seg a Sex 8h às 8h

  • Loja Física

    Rua Mario Junqueira da Silva, 1580

    Horário de atendimento: Seg a Sex 8h às 8h

  • Loja Física

    Rua Mario Junqueira da Silva, 1580

    Horário de atendimento: Seg a Sex 8h às 8h

DESCRIÇÃO

Para que serve

A conexão pneumática cotovelo é um acessório utilizado em redes de ar comprimido para conectar tubos às válvulas pneumáticas e demais componentes do sistema.
Este componente é essencial para sistemas de freio pneumático, suspensão a ar e outros circuitos pneumáticos em veículos pesados como ônibus e caminhões.



Como funciona

A conexão tipo instantânea funciona através do sistema "push-pull" (plugar e puxar), ou seja, basta inserir o tubo na conexão e o sistema fica 100% vedado automaticamente.
O design em cotovelo de 90 graus permite mudanças de direção do fluxo de ar em espaços reduzidos. Para desconectar, basta pressionar a anilha da conexão para trás e retirar o tubo.



Principais vantagens



  • Instalação rápida, simples e prática, sem uso de ferramentas e ocupando pouco espaço;
  • Durabilidade e resistência garantidas para trabalho contínuo em equipamentos pneumáticos;
  • Fácil montagem em lugares apertados, ideal para compartimentos de motor e chassis;
  • Pode conduzir ar comprimido, água ou vácuo com segurança;
  • Vedação instantânea que elimina vazamentos;
  •
  • Manutenção simplificada com rápida substituição;




Modelos compatíveis

Aplicável em sistemas pneumáticos de ônibus e caminhões que utilizam tubos de 6mm e necessitam de conexão com rosca macho 3/8" BSP. Compatível com sistemas de freio pneumático, suspensão a ar, portas automáticas e outros circuitos pneumáticos de veículos pesados.

ESPECIFICAÇÃO TÉCNICA



  • Medida do tubo: 06mm (6 milímetros);
  •
  • Medida da rosca: 3/8" BSP (rosca macho);
  •
  • Tipo de rosca: BSP (British Standard Pipe);
  •
  • Fluido: Ar comprimido;
  •
  • Pressão de trabalho: 0 a 8 Bar;
  •
  • Pressão máxima: 10 Bar;
  •
  • Pressão negativa: -750mmHg;
  •
  • Temperatura de trabalho: 0°C a +60°C;
  • Tubos aplicáveis: Poliuretano (PU), Nylon e Polietileno;
  • Dimensões aproximadas: Altura 3cm x Largura 2cm x Profundidade 3cm;
  • Peso aproximado: 20g;
  • Tipo de conexão: Engate rápido instantâneo;
  •
  • Formato: Cotovelo 90 graus;
  •
  • Material: Plástico de engenharia ou latão niquelado (conforme versão);
  •
  • Código de referência: LRMG63NF;

APLICAÇÃO

A conexão cotovelo é instalada para conectar o tubo da rede de ar à válvula pneumática, sendo especialmente útil quando é necessário fazer uma mudança de direção de 90 graus no circuito pneumático.  Em ônibus e caminhões, esta peça é comumente encontrada em:



  • Sistema de freio pneumático (linhas de ar dos freios);
  •
  • Suspensão pneumática (airbags e circuitos de suspensão);
  •
  • Sistema de portas automáticas em ônibus;
  •
  • Controles pneumáticos de cabine;
  •
  • Circuitos auxiliares de ar comprimido;



A instalação é extremamente simples: basta inserir o tubo diretamente na conexão até sentir o travamento. Para remover, pressione a anilha da conexão para trás e puxe o tubo.
Quando substituir: Substitua a conexão caso apresente vazamentos, trincas visíveis, perda de pressão no sistema ou desgaste da anilha de travamento. A manutenção preventiva recomenda inspeção visual periódica durante revisões do sistema pneumático.
